首页 >> 产品介绍

托盘式直通桥架 -XQJ-P-01系列
产品类别：桥架系列->电缆桥架
产品名称：托盘式直通桥架
产品型号：-XQJ-P-01系列
产品规格：-
官方网站：http://www.zhboer.com
合作查询：详细请联系我们
	【返回】

　产品介绍：

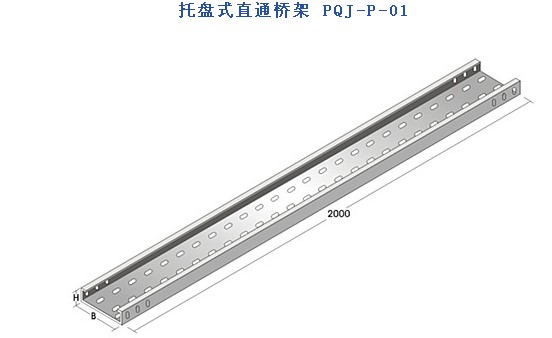

托盘式直通桥架

　　托盘式电缆架是石油、化工、电力、轻工、电视、电讯等方面应用最广的一种。它具有重量轻。载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适用于控制电缆的敷设。
　　托盘式电缆桥架在不同跨距下最大允许均布载荷及变形量见下图。

　
　托盘式电缆桥架其表面处理分为镀锌，热镀锌，静电喷涂三种，在重腐蚀环境中可采用静电喷涂防腐处理。
　托盘式电缆桥架备有备罩，需要配罩时可在订货时注明或按护罩型号订货，其所有配件与梯级式、槽式桥架通用。
　本表格未列出的规格，用户可来图、来函或面洽订货。

	序号	型号	B	H	架体	护罩	备注
	序号	型号	B	H	重量kg	重量kg	备注
	1	P-01-6-2	200	60	14.8	9.6
	2	P-01-10-2		100	18.1
	3	P-01-15-2		150	22.5
	4	P-01-6-3	300	60	20	13.7
	5	P-01-10-3		100	22.5
	6	P-01-15-3		150	26.2
	7	P-01-6-4	400	60	23.1	18.1
	8	P-01-10-4		100	26.2
	9	P-01-15-4		150	30.6
	10	P-01-6-5	500	60	27.5	22.5
	11	P-01-10-5		100	30.6
	12	P-01-15-5		150	34.4
	13	P-01-6-6	600	60	30.6	26.2
	14	P-01-10-6		100	41.9
	15	P-01-15-6		150	47.5
	16	P-01-6-8	800	60	47.5	33.7
	17	P-01-10-8		100	51.3
	18	P-01-15-8		150	56.2
